为什么选用真有效值钳形表?

为什么选用真有效值钳形表

什么是真有效值?


"RMS""root-mean-square"(均方根)。它来源于用于计算任意 AC 波形的有效值(或发热值)的一个数学公式。在电气术语中,ac rms值等同于特定波形(电压或电流)的 dc 发热值。例如,



如果电炉中的电阻发热元件在 240 V ac rms 下的额定发热量为 15 kW,则如果施加 240 V dc 电压而不是 ac 电压,就会得到相同的热量。从测量的角度来说,rms 值等于正弦波峰值的 0.707 倍。 Vrms = Vpeak x .707

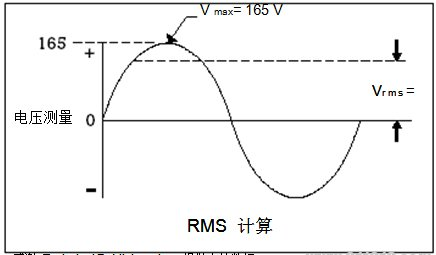

例如,如果一个 ac 电压源的正峰值为 165 V,则:

Vrms = Vpeak x .707

Vrms = 165 x .707

Vrms = 116.655 V


  熔断器、母排、导线和断路器的热元件等部件都以有效值 (rms) 电流来标明额定值,因为它们的主限制作用与热量耗散有关。如果我们想检查一个电路有无过载,则需要测量 rms 电流,并将测量值与有关部件的额定值进行比较。真有效值万用表和真有效值钳形表可精确响应 ac 电压值而不管波形是线性还是非线性。 如果一个测试工具被标明可响应真有效值,这意味着该工具的内部电路会根据 rms 公式来计算发热值。这种方法可给出正确的发热值,而不管电流波形如何。平均响应 rms 值指示工具没有真有效值电路。它们使用一种简捷方法来找到 rms 值。这些仪表可捕获 ac 波形经过整流的平均值,并将数值乘以 1.1 以计算出 rms 值。 换言之,它们所显示的值不是一个真实值,而是一个基于波形的假设计算出来的值。平均响应方法适用于纯粹正弦波,但在波形因可调速驱动器或计算机而发生波形失真时,可能会导致GAO达 40 % 的较大读数误差。下表给出了两种不同类型仪表响应不同波形的方式的一些示例。在今天的GAO技术 HVAC 环境中,zui好的方法是仅选择和使用真有效值测试工具以获得最佳结果。

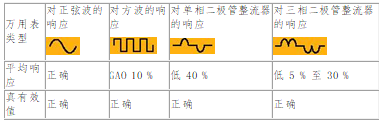

平均响应型钳形表与真有效值型钳形表的比较
