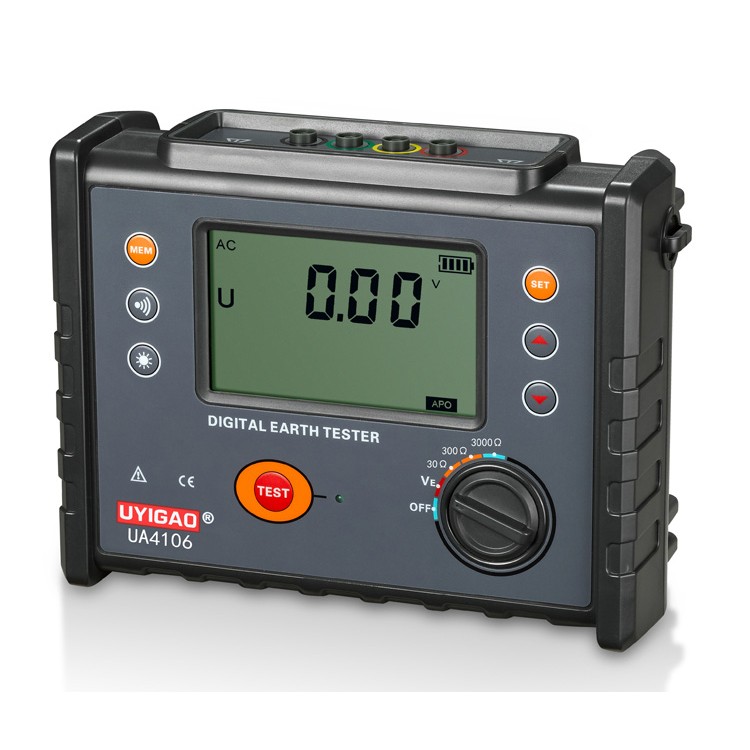

UA4106接地电阻测试仪

优仪高数字式接地电阻测试仪又名三线接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表,采用了超大LCD灰白屏背光显示和微处理机技术,满足二线、三线测试电阻要求。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点。

  阿里巴巴

优仪高UA4106接地电阻测试仪

一.   安全规则及注意事项

感谢您购买了本公司数字式接地电阻测试仪,在你初次使用该仪器前,为避免发生可能的触电或人身伤害,请一定:详细阅读并严格遵守本手册所列出的安全规则及注意事项。

任何情况下,使用本仪表应特别注意安全
二.    简介

数字式接地电阻测试仪又名三线接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表,采用了超大LCD灰白屏背光显示和微处理机技术,满足二线、三线测试电阻要求。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点

数字式接地电阻测试仪由微处理器控制,可自动检测各接口连接状况及地网的干扰电压、干扰频率,并且具测试辅助接地极电阻值功能。同时存储500组数据,电阻测量范围:0.01Ω~3000Ω,接地电压范围:0.01~600.0V。





量程及精度

测量功能

量 程

精度

分辨力

接地电阻

0.01Ω~30.00Ω

±1.5%rdg±5dgt

(辅助接地电阻100Ω±5%,对地电压<10V)

0.01Ω

30.1Ω~300Ω

0.1Ω

301Ω~3000Ω

接地电压

0.01~10.00V AC

±1.5%rdg±3dgt

0.01V

10.1~100.0V

0.1V

101~600V

1V

(注:23℃±5℃,75%rh以下)

四.技术规格

接地电阻量程

0.01Ω~3000Ω    精度±1.5%rdg±5dgt

接地电阻分辨率

0.01Ω

接地电压量程

0.01~600V AC        精度±1.5%rdg±3dgt

接地电压分辨率

0.01V

基准条件

23℃±5℃,75%rh以下   (辅助接地电阻100Ω±5%,对地电压<10V)

功    能

接地电阻测量,对地电压测量,低值电阻测量

电    源

DC 6V 1.5V LR14电池

背    光

可控灰白屏背光,适合昏暗场所使用

测量方式

精密三线测量、简易两线测量

测量方法

接地电阻:额定电流变极法,测量电流30mA Max,128Hz;

对地电压:平均值整流

线阻校验

避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差,使接地电阻测量更准确。

显示模式

4位超大LCD显示,灰白屏背光

测量指示

测量中LED闪烁指示,LCD倒计数显示

LCD尺寸

108mm×65mm

仪表尺寸

长宽高:240mm×188mm×85mm

测试线长

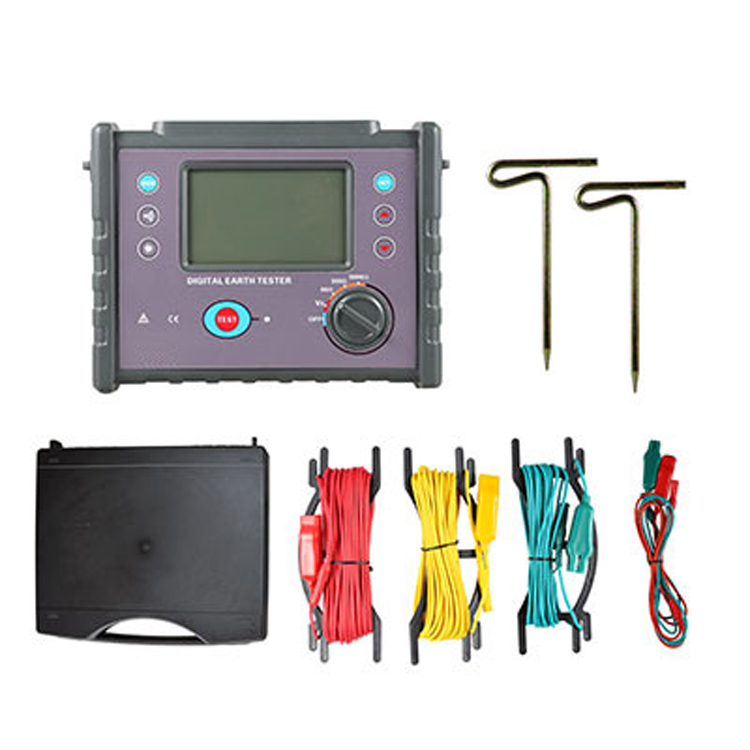

3条:红色15m,黄色10m,绿色5m各1条

简易测试线

2条:红色1.5m,绿色1.5m各1条

辅助接地棒

2根

测量时间

对地电压:约2次/秒;接地电阻:约5秒/次

测量次数

5000次以上

线路电压

测量对地电压:AC 600V以下测量

USB接口

具有USB接口,软件监控,存储数据可以上传电脑,保存打印

通 讯 线

USB通讯线1条,长

1.5m

数据存储

500组,闪烁显示“FULL”符号表示存储已满

数据查阅

数据查阅功能:“MR”符号显示

溢出显示

超量程溢出功能:“OL”符号显示

报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电量实时显示,电池电压低时提醒及时充电

功    耗

背光:25mA Max

待机: 25mA Max(背光关闭)

测量:70mA Max(背光关闭)

质    量

仪表: 1230g(含电池)

测试线:610g(含简易测试线)

辅助接地棒:360g(2根)

仪表箱: 1200g

工作温湿度

-10℃40℃;80%rh以下

存放温湿度

-20℃60℃;70%rh以下

过载保护

接地电阻:E-HE-S各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61010-4-3,无线频率电磁场≤1V/m

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V




五.仪表结构








1. MEM键         2. 报警开关键    3. 背光键

4. LCD            5. 测试键       6. SET键

7. 上键           8. 下键         9. 档位选择键

六.操作方法

1开关机

将功能键旋转到相应的测试档位开机。将功能键转到OFF档位关机,仪表自动关机,关机后旋转到OFF档重新开机。

2电池电压检查

开机后,如果LCD显示电池电压低符号“     ”,表示电池电量不足,请及时充电。


  3.接地电压测量


测量前请确认测试线插头已完全插入仪表对应接口,未完全插入或接触不良,可能造成测量值出现误差

本仪表不能用于商用电源电压的测量,特殊情况需要测量,只能用V、E接口连接测量,不能在H、S接口短接的情况下测量商用电源电压,否则在断路器的接地回路中测量电压,断路器可能启动

接地电压测量时,请勿在测量接口间施加超过600V的电压

接地电压测量时,请勿触摸被测量裸露导体,以免触电

辅助接地棒、测试线都连接好后,将功能按键U转换电压档, LCD显示对地电压值,被测对地电压不能超过600V。

一般情况下,测量接地电压,只连接VE接口的对应测试线即可。如图示


在测量接地电阻时,先确认对地电压值必须在10V以下,如果此电压值在10V以上,则接地电阻的测量值可能会产生误差,此时先将被测接地体的设备断电,使接地电压下降后再进行接地电阻测量
